بکلایت خطی همه کاره و برد تبدیل ال سی دی به ال ای دی

کاربرد بکلایت خطی همه کاره

این بکلایت ها برای انواع تلویزیون های ال ای دی LED که از بک لایت خطی استفاده شده باشد قابل نصب است .
برای مانیتورهای ال ای دی و ال سی دی کامپیوتر و لبتاب نیز می توان از این نوع بکلایت های خطی همه کاره استفاده کرد.

همچنین برای تبدیل تلویزیون های ال سی دی LCD به ال ای دی LED با استفاده از این برد های مبدل ال سی دی به ال ای دی  قابل انجام است.

طرز کار

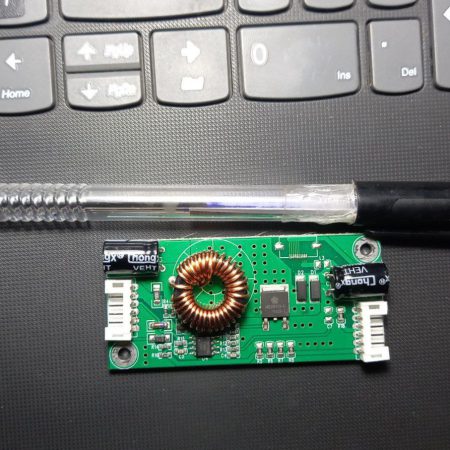

این بکلایت های خطی همه کاره دارای برد اینورتر می باشند که وظیفه برد اینورتر این است که به عنوان رابط بین منبع تغذیه دستگاه و نوار خطی بکلایت عمل نماید و ولتاژخروجی استاندارد را به نوار های بک لایت منتقل می نماید.
ولتاژ ورودی این برد اینورتر می تواند از 10 تا 20 ولت (بفرض مثال 10 ولت یا 12 ولت یا 12 ولت یا 20 ولت) انتخاب شود. برد اینورتر ولتاژ خروجی ثابت برابر با 9 ولت (توان 8 وات) ، جدای از اینکه چه ولتاژی به ورودی آن اعمال شده باشد تحویل بکلایت خطی می دهد.

لازم به ذکر است در حالتی که ولتاژی به پایه DIM (برد اینورتر) وصل نشده باشد بکلایت دارای بیشترین مقدار نور خود است و برای کاهش از این مقدار نور کافی است مقدار ولتاژ از 0-5 به آن اعمال نماییم در نتیجه نور آن بسته به اینکه چه مقدار ولتاز به پایه dim وصل شده باشد کاهش میابد.
خاصیت این برد اینورتر این است که در هر شرایط نوسان دمایی و ولتاژی که قرار بگیرد می تواند توان خروجی پایداری را به نوارهای بکلایت منتقل نماید و همچنین دارای یک پایه یا کانکتور (ENA) جهت تریگر و دستور خاموش یا روشن از دستگاه است که با توجه به وضعیت دستگاه بکلایت نیز خاموش یا روشن می شود.
هر برد اینورتر قابلیت پشتیبانی از 2 خط بکلایت را دارد.

افزایش یا کاهش دادن طول نوار بکلایت خطی همه کاره

طریقه افزایش یا کاهش طول نوار بکلایت را می توانید از این لینک مشاهده نمایید
در بعضی مواقع لازم است با توجه به سایز پنل دستگاه ، طول نوارهای بکلایت را تغییر داد که می توان به راحتی با برش دادن نوار و یا اضافه کردن به طول نوارهای بکلایت به اندازه دلخواه دست یافت چرا که نوارهای بکلایت به صورت واحد های 1.5 سانتی متری(بصورت دسته های 3 تایی ال ای دی) قابل افزایش یا کاهش طول است.

طریقه اتصال به بدنه دستگاه

همچنین چسب دوطرفه بهترین گزینه برای چسباندن نوارها و برد اینورتر به بدنه است.

کاتالوگ سیم کشی

هر نوار بکلایت خطی از ال ای دی 3 ولت تشکیل شده است که ال ای دی های روی نوار بکلایت خطی، به صورت دسته های 3 تایی با هم موازی (یعنی حدود 9 ولت برای روشن شدن نوار بکلایت لازم است) هستند.
می توانید کاتالوگ این محصول را جهت مشاهده طریقه سیمکشی مشاهده فرمایید.
نکته:
این بکلایت های خطی همه کاره برای استفاده در تلویزیون های مدل سونی که بکلایت خطی دارند کیفیت مطلوبی ندارد.

تخفیف با توجه به تعداد

در انتها لازم است یاداوری شود با توجه به اینکه سفارش تعداد 25 ست و بیشتر از 25 ست بکلایت خطی(50 عدد نوار بکلایت + 25 عدد برد اینورتر ) شامل تخفیف میشود در صورتی که تعداد درخواستی در سفارش شما شامل تخفیف می شود قبل از ثبت سفارش به سامانه پیامکی ما (1000010050) پیام بدهید.
